G8

5-tengelyes függőleges megmunkáló központ > G Series

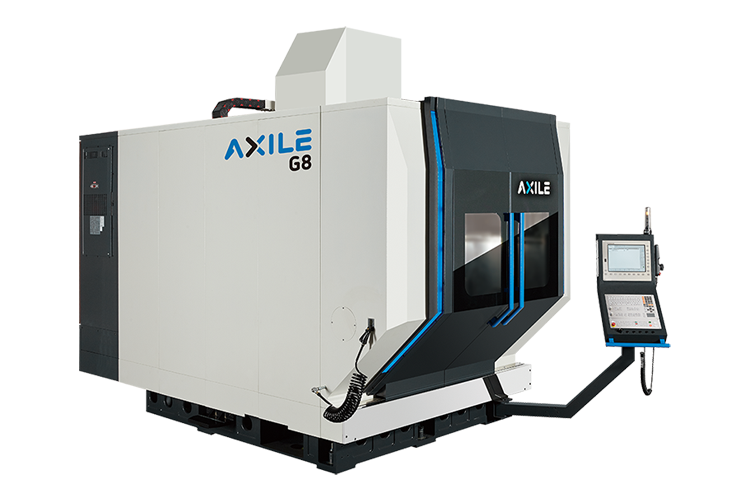

A G8 kialakítása egy fejlett, mozgatható konstrukción alapul, ami a lehető legrobusztusabb szerkezetet nyújtja, a legoptimálisabb megmunkálási körülmények elérése érdekében, ha a legösszetettebb munkadarabok megmunkálásáról van szó.

A nagyteljesítményű, 5-tengelyes egyidejű megmunkálást a magas dinamikájú szerszámmozgás (3 tengely) és a munkadarab mozgatás (2 tengely) biztosítja. Az asztal mindkét tengelyét magas nyomatékú, beépített motorok hajtják!

MŰSZAKI JELLEMZŐ MÉRTÉKEGYSÉG G8
Forgó- és dönthető asztal
Forgóasztal felső átmérő mm 800
A dőléstengely mm ±120
C forgástengely mm 360
Max. asztalterhelés kg 1300
T-horony (sz/men./szám) mm 14 x 80 x 5
Lökethossz
X-tengely mm 670
Y-tengely mm 820
Z-tengely mm 600
Orsó
Orsókúp mm HSK A63
Hajtás   beépített
Orsófordulatszám 1/perc 15000;20000
Motorteljesítmény kW 30/46;25/40
Tengely előtoló sebesség
X-tengely m/min 60
Y-tengely m/min 60
Z-tengely m/min 60
Automata szerszámváltó (ATC)
Szerszámhelyek száma   48/96/120
Max. szerszámhossz mm 300
Max. szerszámátmérő mm Ø75
Max. szerszámtömeg mm 8
Pontosság   ( x/y/z tengelyek)
Pozícionálási pontosság mm 0.008
Ismétlési pontosság

mm

 0.005

Méretek
Tömeg kg 18,000

* A műszaki jellemzők előzetes figyelmeztetés nélküli módosításának jogát fenntartjuk.

Orsó, orsón keresztüli hűtőfolyadék hozzávezetéssel (CTS)
Beépített orsó (14,000 1/perces fordulatszám - zsírkenésű csapágy)
Forgácskihordó
Orsón keresztüli hűtőfolyadék hozzávezetéssel 20 baros nagynyomású szivattyúval (papírszűrővel)
Vízhűtéses rendszer
Forgácsöblítő pisztoly
Klímaberendezés
Olajleválasztó
Lineáris skála a 3 tengelyen
CTS hűtőfolyadék-tartály 70 baros szivattyú nyomással
Automatikusan beforduló ablak
Mérő-tapintó fej
Szerszámbeállító
Automata szerszámváltó vezérlőpult
Olajköd-gyűjtő és újrahasznosító egység
Tökéletesen zárt U-alakú ágyvezetékkel
3-tengelyes orsószekrény
A géptest összes eleme kiváló minőségű öntvényből készült
Beépített forgácskihordó csatorna, közvetlenül az asztal alatt
Elfordítható forgástengelyekkel mozgatott gépasztal
2 szimmetrikus, szinkronizált tengelyen futó masszív konzol
Közvetlen hajtású szervo motor (nincsenek ékszíjak vagy fogaskerekek)
Nagyteljesítményű beépített orsó 15000 vagy 20000 1/perc fordulattal
AXILE G8 - Turbinalapát megmunkálás
