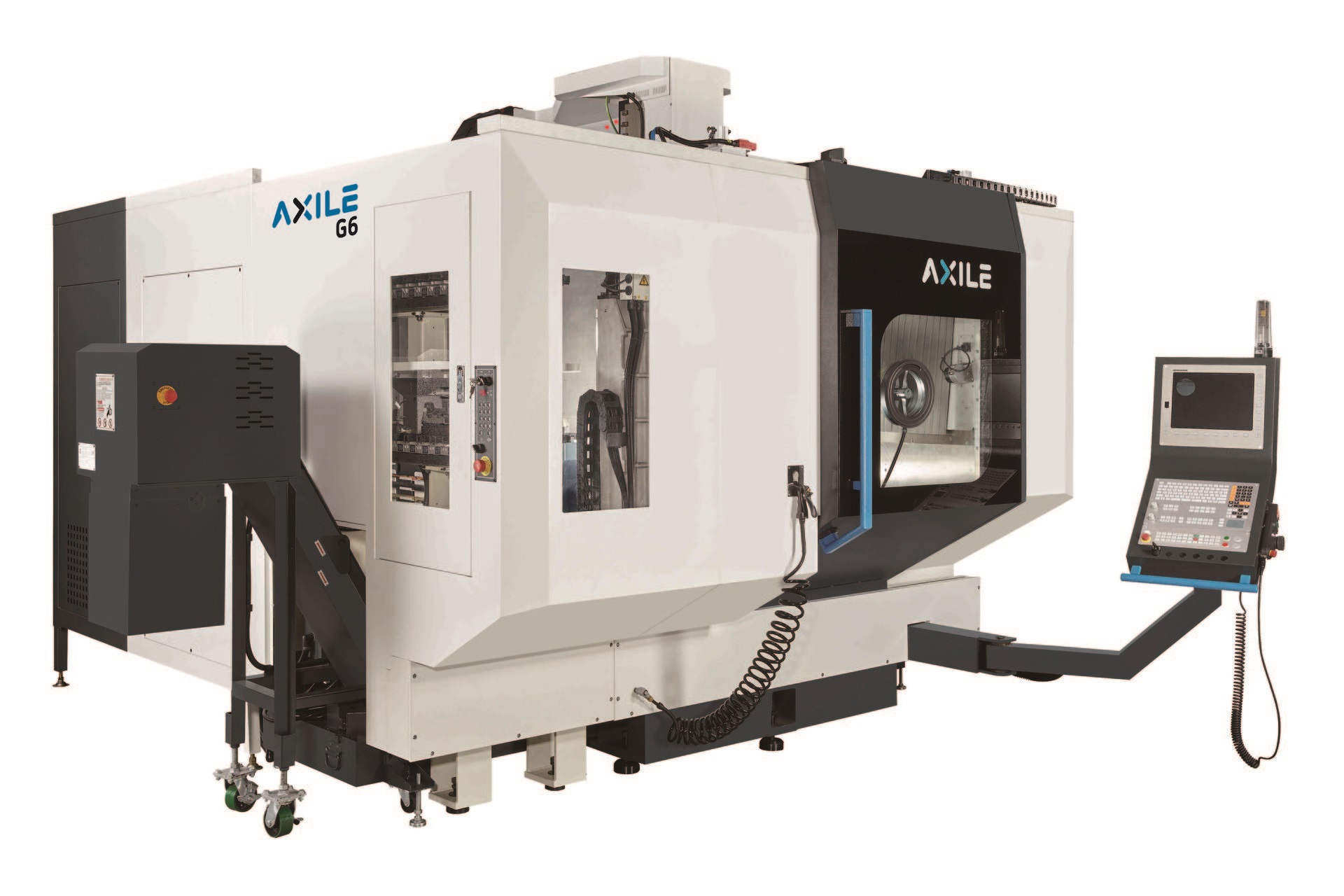

G6

5-tengelyes függőleges megmunkáló központ > G Series

A G-sorozat csúcstechnikás alkatrészek, lineáris skálák felhasználásával készült. Alapfelszereltségként megtalálhatóak benne a legmagasabb minőségi szintet képviselő vezérlők, tökéletes U-alakú zárt ágyvezeték kialakítással, 3 db lineáris tengely mentén mozgó orsóval és elfordítható forgástengellyel ellátott asztallal. A dupla szimmetrikus és szinkronizált tengelyek kiváló dinamikát biztosítanak a forgógém számára, a megmunkálási erő támadáspontjától függetlenül.

Műszaki jellemző Mértékegység G6
Forgó- és dönthető asztal
Forgóasztal felső átmérő mm 600
A dőléstengely mm ±120
C forgástengely mm 360
Max. asztalterhelés kg 600
T-horony (sz/men./szám) mm 14 x 80 x 5
Lökethossz
X-tengely mm 650
Y-tengely mm 750
Z-tengely mm 500
Orsó
Orsókúpr mm ISO40 / HSK-A63
Hajtás   Built-in
Orsófordulatszám rpm 15000 ; 20000
Motorteljesítményt kW 30/46; 25/40
ATC
Szerszámhelyek száma   60 ,96(48x2),120(60x2)
Tool shank   ISO40 / HSK-A63
Max. szerszámhossz mm 300
Max. szerszámátmérő mm Ø75
Max. szerszámtömeg mm 8
Pontosság  ( x/y/z axes)
Pozícionálási pontosság mm 0.008
Ismétlési pontosság mm 0.005
Méretek
Tömeg kg 12,000

* A műszaki jellemzők előzetes figyelmeztetés nélküli módosításának jogát fenntartjuk.

Orsó, orsón keresztüli hűtőfolyadék hozzávezetéssel (CTS)
Beépített orsó (14,000 1/perces fordulatszám - zsírkenésű csapágy)
Forgácskihordó
Orsón keresztüli hűtőfolyadék hozzávezetéssel 20 baros nagynyomású szivattyúval (papírszűrővel)
Vízhűtéses rendszer
Forgácsöblítő pisztoly
Klímaberendezés
Olajleválasztó
Lineáris skála a 3 tengelyen
CTS hűtőfolyadék-tartály 70 baros szivattyú nyomással
Automatikusan beforduló ablak
Mérő-tapintó fej
Szerszámbeállító
Automata szerszámváltó vezérlőpult
Olajköd-gyűjtő és újrahasznosító egység
Orsómozgatás 3 lineáris tengely mentén
Tökéletesen zárt U-alakú ágyvezetékkel
Elfordítható forgástengelyekkel mozgatott gépasztal
2 szimmetrikus, szinkronizált tengelyen futó masszív konzol
A géptest összes eleme kiváló minőségű öntvényből készült
